FM200 Gas System01

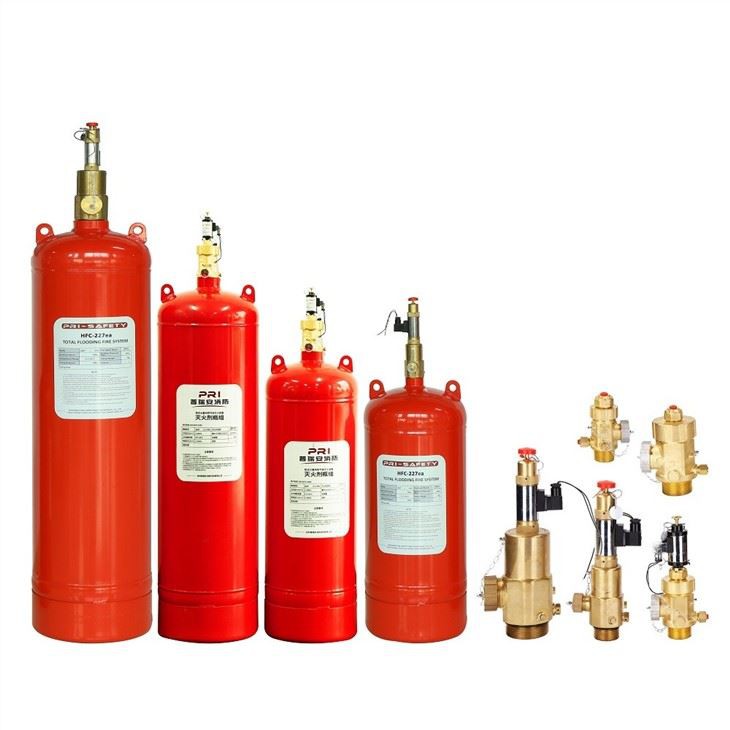

Opis proizvoda

FM200, poznat i kao HFC -227 EA, čist je sredstvo za gašenje požara koji se obično koristi u ukupnom poplavnom vatrogasnom sistemu .
FM200 sistem dizajniran je za gašenje požara tako što će se učvrstiti koncentracijom kisika unutar zaštićenog prostora kako bi se inhibirao proces izgaranja . Ovaj sustav za suzbijanje požara u kojima se suzmi za požar ne smiju biti efikasni ili gdje upotreba vode može oštetiti osjetljivu opremu ili vrijednu imovinu .

HFC -227 EA: odnosi se na HFC -227 ea kao glavni agent za gašenje, sa automatskim upravljanjem koji se koristi u automatskom opremu za gašenje požara .
Trenutno smo dizajnirali dvije vrste izgled ormara i cijevi, a podijelili su se u jednu grupu boca, grupa sa više boca ima različite specifikacije veličine, mogu se koristiti za različite prilike .

HFC-227ea Fire System

HFC-227ea Fire System01

Tehnički parametri

Specifikacija cijevnih mreža FM200 sustavi za suzbijanje vatre	Tehnički parametar cijevnih mreža FM200 sustavi za suzbijanje požara
Pritisak punjenja	4.2MPA
Skala zaštitne regije za jednu zonu	Površina: Maksimalna jedno zona je 800m² volumen: max jedno-zone je 3600m³
Vrijeme prskanja	Manje od ili jednako 10-ima
Gustoća punjenja	Manje od ili jednako 950kg / m3
Snaga	DC24V / 1.6a
Tlak nitrogenog uređaja (neobavezno)	6,0 ± 1,0MPA (20 stepeni)
Stanje rezervne sobe za kontejner	Temperatura: -10 ~ 50 stepen, relativna vlaga: manja ili jednaka 97%
Maksimalni radni pritisak	5.6MPA
Radni pritisak	4.2MPA
Kapacitet	16/32/40/70/90/120/150/180/200/220/250/345L

FM200 (HFC {-227 EA) značajke sistema

FM200 Fire System Factory

1. Clean agent:
FM200 je čisto gasoviti agent, što znači da ne ostavlja ostatak nakon otpuštanja . ovo je posebno važno u okruženjima sa osjetljivom elektroničkom opremom, raznim centrima, raznim mjestima, gdje bi ostali iz tradicionalne vatrogasne agense (poput vode ili pjene) mogu uzrokovati štetu .

2. Brzo suzbijanje:
FM200 je dizajniran tako da brzo potiskuje požare smanjenjem koncentracije kisika u zaštićenom prostoru . Ovo pomaže u kontroli i brzom požaru, minimiziranjem oštećenja imovine i smanjenje stanja imovine i smanjenje stanja imovine i smanjenje stanja imovine i smanjenje stanja imovine i smanjenje stanja imovine i smanjenje stanja:

3. Efikasan na klasi A, B i C požari:
FM200 je efikasan na širokom rasponu požara, uključujući one koji uključuju obične zapaljivosti
(Klasa A), zapaljive tečnosti (klasa b) i električni požari (klasa c) . radi prekidom procesa sagorijevanja bez nanošenja štete elektroničkoj opremi .

FM200 Fire System Factory01

FM200 (HFC -227 EA) komponente sistema

Komponente cijevnih mreža FM200 sustavi za suzbijanje požara:

FM200 System Components

1. CILINDER:Cilindar, ventil za kontejner (sa pilotskim ventilom, indikatorom pritiska), dip cijev itd. .
2. Crevo visokog pritiska:Povežite ventil cilindra i provjeru tekućine
3. Mlaznica za ispuštanje:Opremljen na kraju cijevnog mreže za pražnjenje agenta za suzbijanje požara
4. Kontrolni sistem:Upravljačka ploča, detektor dima i toplote, vatrogasna alarm, lagan za pražnjenje, itd

FM200 System

1. FM200 (HFC -227 EA) Specifikacije cilindra -4.2 MPa:

FM200 Cylinder

Tlak punjenja 2,5MPA @ 20ºC

Radni pritisak: 4.2MPA

Tlak ispitivanja: 6.3MPA

Pritisak rafala> 13.90MPA

HFC -227 Stopa punjenja agenta manja ili jednaka 1,15

Predmet	Šifra ne .	Kapacitet (L)	Unutrašnjost navoja . (mm)	Unutarnji dia . (mm)	Visina (mm)	Debljina zida (mm)	Težina (kg)	Maksimalni radni pritisak (MPA)
1	C16 / 4.2- pri	16L	PZ56 / 2-8 UN .2 A	300	408	4	16	4.2
2	C32 / 4.2- pri	32L	PZ56 / 2-8 UN .2 A	300	634	4	28	4.2
3	C40 / 4.2- pri	40L	PZ56 / 2-8 UN .2 A	300	747	4	30	4.2
4	C52 / 4.2- pri	52L	PZ56 / 2-8 UN .2 A	350	730	4.5	34	4.2
5	C70 / 4.2- pri	70L	PZ56 / 2-8 UN .2 A	350	926	4.5	42	4.2
6	C82.5 / 4.2- pri	82.5L	PZ56 / 3-1 / 4 "-8 UN .2 A	350	1050	4.5	47	4.2
7	C90 / 4.2- pri	90L	PZ56 / 3-1 / 4 "-8 UN .2 A	350	1125	4.5	51.5	4.2
8	C100 / 4.2- pri	100L	PZ56 / 3-1 / 4 "-8 UN .2 A	350	1225	4.5	54	4.2
9	C106 / 4.2- pri	106L	PZ56 / 3-1 / 4 "-8 UN .2 A	350	1295	4.5	55.5	4.2
10	C16 / 4.2- pri	120L	M64x2 / 3-1 / 4 "-8 UN .2 A	350	1430	4.5	62.5	4.2
11	C16 / 4.2- pri	140L	M64x2 / 3-1 / 4 "-8 UN .2 A	400	1315	5	74.5	4.2
12	C16 / 4.2- pri	147L	M64x2 / 3-1 / 4 "-8 UN .2 A	400	1410	5	76	4.2
13	C16 / 4.2- pri	150L	M64x2 / 3-1 / 4 "-8 UN .2 A	400	1395	5	77	4.2
14	C16 / 4.2- pri	180L	M64x2 / 3-1 / 4 "-8 UN .2 A	400	1635	5.5	101	4.2
15	C16 / 4.2- pri	250L	M64x2 / 3-1 / 4 "-8 UN .2 A	500	1500	8	180	4.2
16	C16 / 4.2- pri	345L	M100x2	600	1410	8	200	4.2
17	C16 / 4.2- pri	450L	M100x2	600	1960	9	235	4.2
18	C16 / 4.2- pri	500L	M114x2	600	2140	10	265	4.2

FM200 (HFC -227 Specifikacije cilindra -5.6 MPa:

FM200 Cylinder

Tlak punjenja 4,2MPA @ 20ºC

Radni pritisak: 5,6MPA

Test pritisak: 8.4MPA

Raskid pritisak> 16.90MPA

HFC -227 Stopa punjenja agenta manja ili jednaka 1,15

Predmet	Šifra ne .	Kapacitet (L)	Navoj	Unutrašnji dia . (mm)	Visina (mm)	Zid Debljina (mm)	Težina (kg)	Max Rad Pritisak (MPA)
1	C16 / 5.6- pri	16L	PZ56 / 2-8 UN .2 A	300	440	6	22	5.6
2	C32 / 5.6- pri	32L	PZ56 / 2-8 UN .2 A	300	670	6	36	5.6
3	C40 / 5.6- pri	40L	PZ56 / 2-8 UN .2 A	300	747	6	37	5.6
4	C52 / 5.6- pri	52L	PZ56 / 2-8 UN .2 A	350	730	6	39	5.6
5	C70 / 5.6- pri	70L	PZ56 / 2-8 UN .2 A	350	915	6	53	5.6
6	C80 / 5.6- pri	80L	PZ56 / 3-1 / 4 "-8 UN .2 A	350	1035	6	58	5.6
7	C82.5 / 5.6- pri	82.5L	PZ56 / 3-1 / 4 "-8 UN .2 A	350	1050	6	59	5.6
8	C90 / 5.6- pri	90L	PZ56 / 3-1 / 4 "-8 UN .2 A	350	1125	6	63	5.6
9	C106 / 5.6- pri	106L	M64x2 / 3-1 / 4 "-8 UN .2 A	350	1110	7	78	5.6
10	C120 /5.6- pri	120L	M64x2 / 3-1 / 4 "-8 UN .2 A	350	1430	7	80	5.6
11	C140 / 5.6- pri	140L	M64x2 / 3-1 / 4 "-8 UN .2 A	400	1315	7	95	5.6
12	C147 /5.6- pri	147L	M64x2 / 3-1 / 4 "-8 UN .2 A	400	1410	7	103	5.6
13	C150 /5.6- pri	150L	M64x2 / 3-1 / 4 "-8 UN .2 A	400	1420	7	110	5.6
14	C180 /5.6- pri	180L	M80x2 / 3-1 / 4 "-8 UN .2 A	400	1660	8	138	5.6
15	C200 / 5.6- pri	200L	M80x2 / 3-1 / 4 "-8 UN .2 A	500	1300	8.5	145	5.6
16	C220 /5.6- pri	220L	M80x2 / 3-1 / 4 "-8 UN .2 A	500	1370	8.5	151	5.6
17	C250 /5.6- pri	250L	M80x2 / 3-1 / 4 "-8 UN .2 A	500	1500	9	200	5.6
18	C300 / 5.6- pri	300L	M80x2 / 3-1 / 4 "-8 UN .2 A	600	1280	10	245	5.6
19	C345 / 5.6- pri	345L	M100x2	600	1410	10	250	5.6
20	C450 /5.6- pri	450L	M100x2	600	1960	11	290	5.6
21	C500 / 5.6- pri	500L	M114x2	600	2140	12	290	5.6

2. FM200 mlaznica za cjevovod tipa --- žensko

FM200 Nozzle5

Predmet	DN15	DN25	DN32	DN40	DN50
Šifra ne .	N 15- pri	N 25- pri	N 32- pri	N 40- pri	N 50- pri
Navoj	RC 1/2 "	RC 1 "	Rc 1-1 / 4 "	Rc 1-1 / 2 "	RC 2 "
Rupa Količina . / rupa Količina .	8nos / 5,5mm	12nos / 7,1 mm	12nos / 8,5mm	12nos / 8,5mm	12nos / 8,5mm
Težina (g)	159.2g	248g	395.5g	503g	663.5g
Radni pritisak	4.2MPA
Ispitni pritisak	5.6MPA
Materijal	Mesing (HPB 59-1)

Princip rada

HFC -227 EA FM200 uređaji za vatru općenito se koriste u kombinatorima od požara, vatrogasni alarmirajući kontrolere za gašenje / zaustavljanje, zvučni i lagani alarmi . kada se požar pojavi u zaštitnom području, temperaturni i detektori dima pošiljat će vatreni signal .

Nakon logičke analize automatskog protupožarnog alarmnog alarma i gašenjem, on će poslati zvučni i lagani složeni signal alarma, a istovremeno pošaljite naredbu za povezivanje da biste isključili opremu za povezivanje .

Nakon vremena odgode, izdaje se naredba za gašenje požara, otvoren je vozač silenoidnog ventila, otvoren je kontejnerski ventil, agent za gašenje požara se oslobađa, a vatra se ugasi; Ako dužni službenik otkrije vatru, on može pritisnuti dugme za pokretanje u hitnim slučajevima izvan vrata zaštitnog područja za implementaciju operacije za gašenje požara; Tu je i ručno dugme na upravljačkom programu magnetnog ventila, a mehanički hitni ručni rad takođe se može koristiti za gašenje požara u hitnim situacijama .

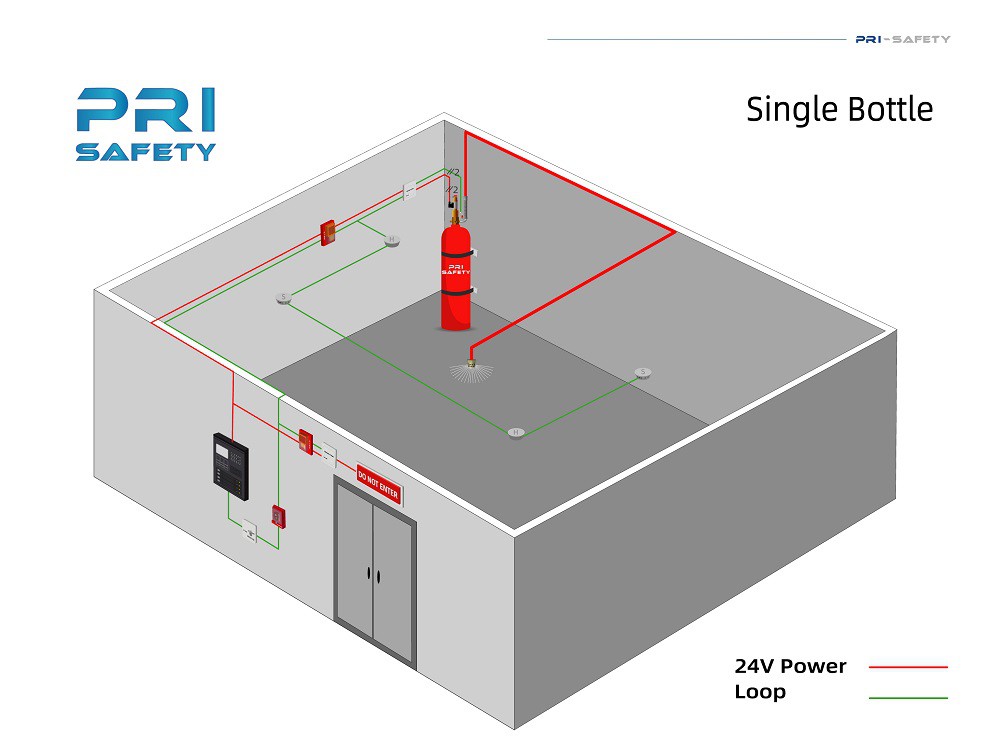

I . Jednostruka boca sa pilot bocom ili sa solenoidnim ventilom

FM200 System with Pilot Bottle
